image of Solins de cheminée
image of Solins de cheminée

Fiche-produit

Produits résidentiels

Solins de cheminée

Les ensembles pour cheminée de Agway sont proposés en deux tailles – 24 po (610 mm) pour une cheminée simple et 44 po (1118 mm) pour une double – en quatre couleurs standard, noir, charbon, café et marron foncé, (des couleurs personnalisées sont aussi offertes, mais nécessiteront des délais). Les solins de Agway comprennent : solin de panneau arrière; contre-solin; solin de mur d’extrémité et solin à gradins, tous en épaisseur de calibre 29. Les ensembles complets s’accompagnent d’instructions détaillées d’installation.

Type de mesure

Illustration du profil

Schéma d’installation



Les ensembles pour cheminée sont proposés en deux tailles :

  • 28 po pour cheminée simple
  • 44 po pour cheminée double

Couleurs en stock

  • QC18262 Noir
  •  QC18306 Charbon
  •  QC18326 Café
  • QC18229 Marron foncé

* Autres couleurs disponibles. Prévoir 2 à 3 semaines.

Solins

Remarque : Épaisseur de 29 ga pour tous les solins.

Installation de l’ensemble pour cheminée

Remarque : En cas de réfection de la toiture, arrachez et nettoyez autour des cheminées et, au besoin, réparez le matériau de base et la cheminée.

  1. Posez la protection contre la glace et l’eau tout autour de la cheminée. Commencez par le bas pour poursuivre par les côtés et terminer par le haut. La protection devrait dépasser au moins de 24 po au-dessus du toit et 4 po au-dessus de la cheminée pour le haut; et de 8 po sur le toit et 4 po sur la cheminée pour les côtés et pour le bas.
  2. Installez le solin tout autour de la cheminée. La ligne de joint devrait se trouver à moins de 3 po de la cheminée.
  3. Installez le solin de mur d’extrémité. Taillez-le et crantez-le de manière à ce qu’il dépasse la cheminée sur le toit et repliez les côtés sur la cheminée. Fixez au toit. Appliquez un joint en butyle de qualité à chaque angle et sur au moins 8 po du toit.
  4. Faites partir le solin à gradins sur le solin de mur d’extrémité et appliquez un joint de butyle de qualité sur chaque côté du solin à gradins. Poursuivez pour chaque solin à gradins jusqu’aux côtés en finissant au sommet par les tailler et les replier tout autour.
  5. Installez le solin de panneau arrière au sommet de la cheminée et faites-le dépasser d’au moins 3 po sur les côtés.
  6. Installez le contre-solin sur les côtés, par-dessus le solin à gradins. Taillez le contre-solin à ras du solin de panneau arrière et par-dessus le solin de mur d’extrémité. Utilisez des fixations étanches pour attacher dans la cheminée à 12 po au centre en bas des côtés, à l’avant du solin de mur d’extrémité.
  7. Appliquez un joint en butyle de qualité dans l’emboîtement du solin de panneau arrière, du contre-solin et du solin de mur d’extrémité. Mettez-en également sur le contre-solin, à ras du solin de panneau arrière, sur le raccord vertical.

Schéma d’installation



Les ensembles pour cheminée sont proposés en deux tailles :

  • 711 mm pour cheminée simple
  • 1118 mm pour cheminée double

Couleurs en stock

  • QC18262 Noir
  •  QC18306 Charbon
  •  QC18326 Café
  • QC18229 Marron foncé

* Autres couleurs disponibles. Prévoir 2 à 3 semaines.

Solins

Remarque : Épaisseur de 29 ga pour tous les solins.

Installation de l’ensemble pour cheminée

Remarque : En cas de réfection de la toiture, arrachez et nettoyez autour des cheminées et, au besoin, réparez le matériau de base et la cheminée.

  1. Posez la protection contre la glace et l’eau tout autour de la cheminée. Commencez par le bas pour poursuivre par les côtés et terminer par le haut. La protection devrait dépasser au moins de 610 mm au-dessus du toit et 102 mm au-dessus de la cheminée pour le haut; et de 203 mm sur le toit et 102 mm sur la cheminée pour les côtés et pour le bas.
  2. Installez le solin tout autour de la cheminée. La ligne de joint devrait se trouver à moins de 76 mm de la cheminée.
  3. Installez le solin de mur d’extrémité. Taillez-le et crantez-le de manière à ce qu’il dépasse la cheminée sur le toit et repliez les côtés sur la cheminée. Fixez au toit. Appliquez un joint en butyle de qualité à chaque angle et sur au moins 203 mm du toit.
  4. Faites partir le solin à gradins sur le solin de mur d’extrémité et appliquez un joint de butyle de qualité sur chaque côté du solin à gradins. Poursuivez pour chaque solin à gradins jusqu’aux côtés en finissant au sommet par les tailler et les replier tout autour.
  5. Installez le solin de panneau arrière au sommet de la cheminée et faites-le dépasser d’au moins 76 mm sur les côtés.
  6. Installez le contre-solin sur les côtés, par-dessus le solin à gradins. Taillez le contre-solin à ras du solin de panneau arrière et par-dessus le solin de mur d’extrémité. Utilisez des fixations étanches pour attacher dans la cheminée à 305 mm au centre en bas des côtés, à l’avant du solin de mur d’extrémité.
  7. Appliquez un joint en butyle de qualité dans l’emboîtement du solin de panneau arrière, du contre-solin et du solin de mur d’extrémité. Mettez-en également sur le contre-solin, à ras du solin de panneau arrière, sur le raccord vertical.
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles
image of Bardeaux Springhouse Shingles

Vidéo d’installation



Fiche-produit

Produits résidentiels

Bardeaux Springhouse Shingles

La solidité et la durabilité de l’acier sont désormais offertes sous forme de toit de bardeaux. Grâce à leur élégance inhérente, sans compromis, en termes de style et de design et à leur technologie, leur qualité et leur durabilité supérieures, les bardeaux SPRINGHOUSE SHINGLESMC offrent tous les avantages des toitures de métal d’aspect bardeaux. En plus de reproduire fidèlement l’apparence des toits de bardeaux traditionnels, ces bardeaux s’accompagnent de la tranquillité d’esprit du fait que le toit neuf durera toute une vie. Ainsi, pendant toute la vie utile du toit, les bardeaux SPRINGHOUSE éliminent les désagréments de futurs remplacements et coûtent, en fait, moins cher pendant toute la durée de vie de votre maison.

Un toit résidentiel traditionnel fait de bardeaux d’asphalte commence à se détériorer dès son installation. Grâce aux bardeaux d’acier Springhouse, vous n’avez plus à choisir entre l’apparence et une longue vie utile. Grâce à la solidité de l’acier, les bardeaux Springhouse peuvent résister à des vents de 190 km/heure (120 milles/heure) ainsi qu’à toute attaque de dame Nature : grêle, humidité, fluctuations extrêmes du climat et des températures et polluants. Ils sont également à l’épreuve des termites, des moisissures et autres organismes et animaux nuisibles; ils peuvent délester la neige pour ainsi prévenir la formation de digues de glace et les dommages qui peuvent s’ensuivre. Les bardeaux d’acier Springhouse sont, littéralement, sans entretien pour la vie.

Il est possible d’installer les bardeaux Springhouse par-dessus un toit déjà en place, ce qui réduit le gaspillage et la pollution de l’environnement et élimine les coûts d’enlèvement et de mise au rebut des vieux bardeaux. De plus, le métal des bardeaux Springhouse est à 100 % recyclable.

Offerts dans un vaste éventail de superbes couleurs et finis, les bardeaux d’acier Springhouse rehausseront l’esthétique d’un toit à de nouveaux critères de beauté, tout en s’harmonisant à la maison et les environs naturels qu’ils protègent. Ce sera le dernier toit que vous installerez sur votre résidence.

Type de mesure

Illustration du profil

image of profile picture in imperial



Dimensions et fiche technique

  • Sans entretien
  • Système de peinture KYNAR 500
  • Système de couleur Granite Deep Mat
  • Peuvent être posés sur des bardeaux d’asphalte
  • Possibilité d’y marcher : vous pouvez marcher dessus sans les abîmer
  • 8 couleurs standard, d’autres couleurs / finitions disponibles sur demande
  • Fini texturé
  • Pas de bord tranchant exposé
  • Attaches dissimulées
  • Longue durée de vie
  • Garantie transférable



Panel Specifications

MIN/MAX
SLOPE		 MIN/MAX
MATERIAL
THICKNESS		 MIN/MAX
SHEET
LENGTH		 SHINGLE
SIZE
3/12 – 12/12 0.015 in 10 3/4” x 34 1/2”
image of profile picture in metric



Dimensions et fiche technique

  • Sans entretien
  • Système de peinture KYNAR 500
  • Système de couleur Granite Deep Mat
  • Peuvent être posés sur des bardeaux d’asphalte
  • Possibilité d’y marcher : vous pouvez marcher dessus sans les abîmer
  • 8 couleurs standard, d’autres couleurs / finitions disponibles sur demande
  • Fini texturé
  • Pas de bord tranchant exposé
  • Attaches dissimulées
  • Longue durée de vie
  • Garantie transférable



Panel Specifications

MIN/MAX
SLOPE		 MIN/MAX
MATERIAL
THICKNESS		 MIN/MAX
SHEET
LENGTH		 SHINGLE
SIZE
3/12 – 12/12 0.381 mm 27 cm x 88 cm
image of Lo-Rib
image of Lo-Rib

Tableau de charge

PDF - Télécharger le tableau des charges impériales
PSFR_RES_Lo_Rib_Imp_202

Tableau de charge

PDF - Télécharger le tableau des charges métriques
PSFR_RES_Lo_Rib_Met_202
Produits résidentiels

Lo-Rib

Un des plus économiques sur le marché, le profilé léger Lo-Rib de Agway est idéal pour les toitures fortement inclinées ou comme parement extérieur et intérieur. Il s’installe facilement et crée un fini professionnel sur tout genre de structure. Offert dans un vaste éventail de couleurs, le profilé Lo-Rib de Agway constitue une solution complète pour n’importe quel projet lorsqu’on le combine aux moulures, attaches et autres accessoires proposés.

Type de mesure

Illustration du profil

image of profile picture in imperial
image of profile picture in metric

Données Techniques

Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 30 600 37.55
Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 762 15.24 954

Propriétés physiques des sections

ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 Masse
G90		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.0120 0.560 80
0.0135 0.626 80
0.0180 0.813 50
0.0240 1.037 33
ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 MASS
Z275		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.305 2.73 550
0.343 3.06 550
0.457 3.97 345
0.610 5.06 230
image of Diamond Rib
image of Diamond Rib

Tableau de charge

PDF - Télécharger le tableau des charges impériales
PSFR_RES_DiamondRib_Imp_200

Tableau de charge

PDF - Télécharger le tableau des charges métriques
PSFR_RES_DiamondRib_Met_200
Produits résidentiels

Diamond Rib

Offerts en épaisseurs allant du calibre 30 à 24, Le profil de nervure Diamond extrêmement populaire et polyvalent d’Agway peut être utilisé comme revêtement de toit ou de mur pour votre projet résidentiel. Diamond Rib est disponible en plusieurs couleurs et deux largeurs, ce qui améliore encore sa polyvalence.

Type de mesure

Illustration du profil

image of profile picture in imperial
  1. Acier conforme à la norme ASTM A653.
  2. Les propriétés de section sont en conformité avec le CSA-S136-07.
  3. Les valeurs de la rangée “S” sont en fonction de la résistance.
  4. Les valeurs de la rangée “D” sont en fonction d’un fléchissement de 1/180 de la portée.
  5. L’écrasement de l’âme n’est pas inclus dans les valeurs de résistance. Voir les exemples de calculs dans les notes au concepteur.
  6. Contacter le département des ventes pour les couleurs et épaisseurs en inventaire.
  7. Les tableaux des charges contenus dans ces feuilles de données ont été préparés par Dr R.M. Schuster, Ing. Professeur émérite d’ingénierie en structure à l’Université de Waterloo, Ontario, Canada.
image of profile picture in metric
  1. Acier conforme à la norme ASTM A653.
  2. Les propriétés de section sont en conformité avec le CSA-S136-07.
  3. Les valeurs de la rangée “S” sont en fonction de la résistance.
  4. Les valeurs de la rangée “D” sont en fonction d’un fléchissement de 1/180 de la portée.
  5. L’écrasement de l’âme n’est pas inclus dans les valeurs de résistance. Voir les exemples de calculs dans les notes au concepteur.
  6. Contacter le département des ventes pour les couleurs et épaisseurs en inventaire.
  7. Les tableaux des charges contenus dans ces feuilles de données ont été préparés par Dr R.M. Schuster, Ing. Professeur émérite d’ingénierie en structure à l’Université de Waterloo, Ontario, Canada.

Données Techniques

Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 16 540 36
30 22 16 480 30
Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 406 13.72 914
30 22 406 12.92 780

Propriétés physiques des sections

ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 Masse
G90		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.0120 0.64 33 0.0221 0.0202 0.0144
0.0135 0.71 80 0.0227 0.0203 0.0152
0.0180 0.93 33 0.0381 0.0361 0.0227
0.0240 1.22 33 0.0550 0.0498 0.0302
0.0300 1.51 33 0.0683 0.0637 0.0376
ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 MASS
Z275		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.305 3.11 230 1.19 1.09 0.0196
0.343 3.46 550 1.22 1.09 0.0207
0.457 4.52 230 2.04 1.94 0.0309
0.610 5.94 230 2.96 2.68 0.0412
0.762 7.36 230 3.67 3.42 0.0514
image of Century Rib
image of Century Rib
image of Century Rib
image of Century Rib
image of Century Rib
image of Century Rib
image of Century Rib
image of Century Rib

Tableau de charge

PDF - Télécharger le tableau des charges impériales
PSFR_RES_CenturyRib_Imp_200

Tableau de charge

PDF - Télécharger le tableau des charges métriques
PSFR_RES_CenturyRib_Met_200
Produits résidentiels

Century Rib

Économique et facile à installer, le profilé Century Rib de Agway est le produit le plus populaire pour les toitures du secteur résidentiel. Offert dans un vaste éventail de couleurs, le profilé Century Rib de Agway constitue une solution complète pour n’importe quel projet de toiture lorsqu’on le combine aux moulures, panneaux ventilés, attaches et autres accessoires proposés.

Type de mesure

Illustration du profil

image of profile picture in imperial
  1. Acier conforme à la norme ASTM A653.
  2. Les propriétés de section sont en conformité avec le CSA-S136-07.
  3. Les valeurs de la rangée “S” sont en fonction de la résistance.
  4. Les valeurs de la rangée “D” sont en fonction d’un fléchissement de 1/180 de la portée.
  5. L’écrasement de l’âme n’est pas inclus dans les valeurs de résistance. Voir les exemples de calculs dans les notes au concepteur.
  6. Contacter le département des ventes pour les couleurs et épaisseurs en inventaire.
  7. Les tableaux des charges contenus dans ces feuilles de données ont été préparés par Dr R.M. Schuster, Ing. Professeur émérite d’ingénierie en structure à l’Université de Waterloo, Ontario, Canada.
image of profile picture in metric
  1. Acier conforme à la norme ASTM A653.
  2. Les propriétés de section sont en conformité avec le CSA-S136-07.
  3. Les valeurs de la rangée “S” sont en fonction de la résistance.
  4. Les valeurs de la rangée “D” sont en fonction d’un fléchissement de 1/180 de la portée.
  5. L’écrasement de l’âme n’est pas inclus dans les valeurs de résistance. Voir les exemples de calculs dans les notes au concepteur.
  6. Contacter le département des ventes pour les couleurs et épaisseurs en inventaire.
  7. Les tableaux des charges contenus dans ces feuilles de données ont été préparés par Dr R.M. Schuster, Ing. Professeur émérite d’ingénierie en structure à l’Université de Waterloo, Ontario, Canada.

Données Techniques

Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 16 540 36
Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
30 24 406 13.72 914

Propriétés physiques des sections

ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 Masse
G90		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.0120 0.64 33 0.0108 0.0091 0.0078
0.0135 0.71 80 0.0121 0.0099 0.0088
0.0180 0.93 33 0.0161 0.0144 0.0117
0.0240 1.22 33 0.0213 0.0199 0.0155
ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 MASS
Z275		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.305 3.11 230 0.581 0.487 0.0102
0.343 3.46 550 0.653 0.530 0.0115
0.457 4.52 230 0.865 0.775 0.0153
0.610 5.94 230 1.14 1.07 0.0204
image of Solins standard RES
image of Solins standard RES

Fiche-produit

Produits résidentiels

Solins standard RES

Agway a tout ce qu’il faut pour faciliter l’installation d’un nouveau toit résidentiel superbe et durable. En plus de nos systèmes renommés de toitures de métal, nous offrons une gamme complète de solins et de bordures standard pour parachever l’allure de votre nouveau toit. Nos bordures standard mesurent 10 pi, mais sont aussi disponibles en longueurs allant jusqu’à 20 pi (certaines exceptions s’appliquent); en outre, nous pouvons aussi accommoder les demandes de solins personnalisés. Notre gamme de produits standard comprend des solins pour dissimuler les attaches exposées ainsi que des solins d’avant-toit/moulures de pignons, solins de mur d’extrémité et noues, évents, faîtages et pare-neige.

Type de mesure

Illustration du profil

LISTE DE PROFILS

Diamond Rib
Century Rib
Optimum Rib
Lo Rib
Nail Strip
Snap Lock
AR Standing Seam
Ultima Residential Cladding

Solins Types

ATTENTES D'AVANT-TOIT/PIGNON

MURS D'EXTRÉMITE

AUTRES SOLINS

FAÎTES

CONTRÔLE DU DÉBIT DE NEIGE

NOUE

ÉVENT DE FAÎTAGE

LISTE DE PROFILS

Diamond Rib
Century Rib
Optimum Rib
Lo Rib
Nail Strip
Snap Lock
AR Standing Seam
Ultima Residential Cladding

Solins Types

ATTENTES D'AVANT-TOIT/PIGNON

MURS D'EXTRÉMITE

AUTRES SOLINS

FAÎTES

CONTRÔLE DU DÉBIT DE NEIGE

NOUE

ÉVENT DE FAÎTAGE

image of Isolant réfléchissant
image of Isolant réfléchissant
image of Isolant réfléchissant
image of Isolant réfléchissant

Fiche-produit

Isolation

Isolant réfléchissant

Agway propose deux types uniques en leur genre d’isolant réfléchissant. L’isolant réfléchissant pour constructions métalliques est conçu pour contrôler les gains ou les pertes de chaleur et pour prévenir la condensation intérieure dans tous les types de construction de métal ou à parements muraux de métal. L’isolant en feuille avec polyéthylène pour installation sous béton est conçu pour conférer une valeur thermique exceptionnelle et former une puissante barrière permanente contre la vapeur et le radon.

Ressources

Isolant réfléchissant pour constructions métalliques

Produit :

  • Isolant en feuille à bulles doubles de la série 2520
  • L’isolant réfléchissant rFOILMC est composé d’une couche de bulles doubles de polyéthylène prises en sandwich entre une feuille métallisée de barrière radiante et une feuille de polyéthylène blanc.
  • rFOILMC est spécialement conçu pour contrôler la perte ou le gain de chaleur, et pour éviter la condensation intérieure dans tous les types de constructions métalliques et revêtues de métal.
  • rFOILMC satisfait aux essais de résistance au feu ASTM E84-09 de la catégorie 1/catégorie A.
  • Rebord carré, languette 1 côté, languette 2 côtés, bande adhésive QuickSeam
  • Épaisseur : 5/16 po (double)
  • Dimensions disponibles :
    • 6 pi x 125 pi
    • 8 pi x 125 pi

Caractéristiques :

  • Revêtement de surface en aluminium métallisé réfléchissant : réduction des coûts de chauffage/refroidissement
  • Bloque 97 % du transfert de la chaleur rayonnante
  • Le multi noyau de bulle de couche : ne retient pas l’humidité ni la moisissure, résistance supérieure à la perforation
  • Option de revêtement intérieur blanc : facile à nettoyer, sans danger, non toxique et non cancérogène
  • Option languette/rebord pratique : améliore l’efficacité pare-vapeur, résistant aux UV
  • QuickSeam (bande adhésive sur la languette) : diverses options de languette arrêtant continuellement la vapeur et la condensation

Applications :

  • Constructions métalliques préfabriquées, charpentes à poteaux/étables sur poteaux, constructions agricoles, toits métalliques résidentiels, unités de stockage en libre service et enfermement de bétail

Remarques :

  • Ne peut pas être utilisé sous le béton.
  • Installer avec le revêtement latéral vers le bas.

Caractéristiques Double Simple Tenchniques :

SPECIFICATIONS DOUBLE SIMPLE
Épaisseur nominale 5/16 po 3/16 po
Poids 0.78 oz/pi² 0.47 oz/pi²
Plage de températures (ASTM C411) -50°F à 180°F (-45°C à 82°C)
Propagation du feu (ASTM E84-05) 5 5
Dégagement de fumée (ASTM E84-05) 5 5
Classem. de résistance au feu (ASTM E84-05) Catégorie 1 Catégorie A
Émissivité (ASTM C1371) 0.03 – 0.04 0.03 – 0.04
Réflectivité (ASTM 3903) 0.96 – 0.97 0.96 – 0.97
Indice d’hydrofugation <0.01 Perms <0.01 Perms
(ASTM E96, ONGC 51.33-M89)
Traction et allongement (ASTM D882) Machine 69 lb/po² (173 %)
Traction et allongement (ASTM D882) Transversale 75 lb/po² (194 %)
Rétraction linéaire Aucune
Flexibilité – CAN/CGSB-51.33 M89 Aucune fissuration
Résistance aux moules et aux bactéries Ne favorise pas leur croissance

Isolant en feuille avec polyéthylène pour installation sous béton

Produit :

  • Isolant de béton en feuille avec bulles doubles de la série 4320, avec polyéthylène transparent à l’endos
  • La protection sous béton rFOILMC est un isolant réfléchissant et un pare-vapeur résistant aux perforations, de qualité exceptionnelle.
  • rFOILMC satisfait aux essais de résistance au feu ASTM E84-09 des catégorie 1 / catégorie A.
  • La protection sous béton rFOILMC constitue une valeur thermique exceptionnelle et une barrière permanente contre la vapeur et le radon (7 mils).
  • Rebord carré, languette 1 côté, languette 2 côtés, bande adhésive QuickSeam
  • Épaisseur : 5/16 po (double)
  • Dimensions disponibles :
    • 6 pi x 125 pi
  • Ruban de polyéthylène blanc, rouleau de 2 po x 150 pi

Caractéristiques :

  • Revêtement en aluminium métallisé réfléchissant (face vers le bas) : redirige la chaleur rayonnante vers la surface habitable et accélère le délai de réaction du système de chauffage par rayonnement à partir du plancher.
  • Le multi noyau de bulle de couche de 7 mils : assure une barrière thermique continue sous la dalle, une solide résistance à la perforation et à la déchirure. Cette exceptionnelle barrière contre la vapeur et le radon isole également la dalle de bord et l’extérieur de la foundation.
  • Matériaux souples et légers : il suffit de dérouler, de les faire se chevaucher et de fixer les joints avec du ruban.
    • Parfait pour l’isolation de la dalle de bord et les joints de dilatation;
    • se plie facilement sur la semelle périphérique.

Applications :

  • Isolation sous les dalles de béton, sous les déversoirs de béton, des dalles de bord et des joints de dilatation
  • Installer avec le polyéthylène sur le dessus.

Type de mesure

image of Isolation agri plus
image of Isolation agri plus

Fiche-produit

Isolation

Isolation agri plus

L’isolation AGRI Plus de Agway est un matelas isolant intégrant un pare-vapeur. Sa valeur R est de 7,0. Ce produit est parfait pour les zones d’enfermement du bétail, les manèges, les ateliers, les entrepôts et les aires de mise en balles. Il éclaircit les espaces intérieurs en raison de sa réflectance supérieure de la lumière.

Ressources

Matelas isolant avec pare-vapeur

Caractéristiques :

  • Valeur R = 7,0
  • Matelas isolant fibreux souple recouvert d’un pare-vapeur blanc renforcé
  • Contrôle de la condensation
  • Résistance thermique permanente et économique; garde l’installation chaude en hiver et fraîche en été
  • Réflectance supérieure à la lumière pour des intérieurs plus clairs
  • Pare-vapeur efficace
  • Économique et facile à installer dans des constructions nouvelles ou existantes
  • Parfait pour les zones d’enfermement du bétail, les

Matelas isolant avec pare-vapeur :

  • 2 po épaisseur x 48 po largeur x longueur personnalisée
  • 2 po épaisseur x 48 po largeur x rouleau de 22 pi
  • 2 po épaisseur x 48 po largeur x rouleau de 50 pi
  • Autres épaisseurs et coefficients R disponibles (délai de 1 à 2 semaines pour la livraison)

Commandes en Stock :

Rouleaux de 22 pi ou 50 pi

Commandes Spéciales :

Toutes les longueurs, minimum de 5000 pi² (délai de 7 jours ouvrables pour la livraison)

Installation :

  1. Déroulez l’isolant de la manière la plus égale possible. Prévoyez 2 pi de plus pour le toit et 1 pi de plus pour les murs.
  2. Tirez pour étendre le revêtement et maintenez-le temporairement en place (pinces-étaux, attaches, etc.).
  3. Déroulez les rouleaux près les uns des autres et fixez les languettes en respectant les consignes.
  4. Tirez les languettes vers l’arrière et agrafez-les avec une pince-agrafeuse (Arrow P-22 ou équivalente) tous les 6 po. Rabattez les languettes et agrafez entre les autres agrafes.
  5. Fixez la feuille métallique selon les consignes du fabricant.

Type de mesure

image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR
image of Toit à joints debout AR

Fiche-produit

Produits résidentiels

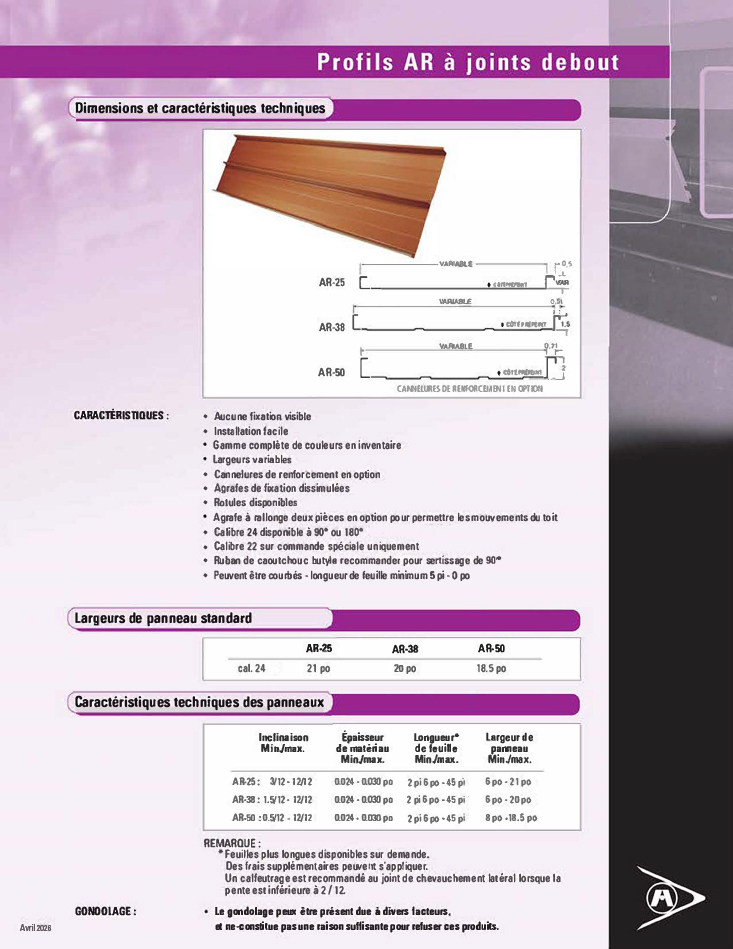

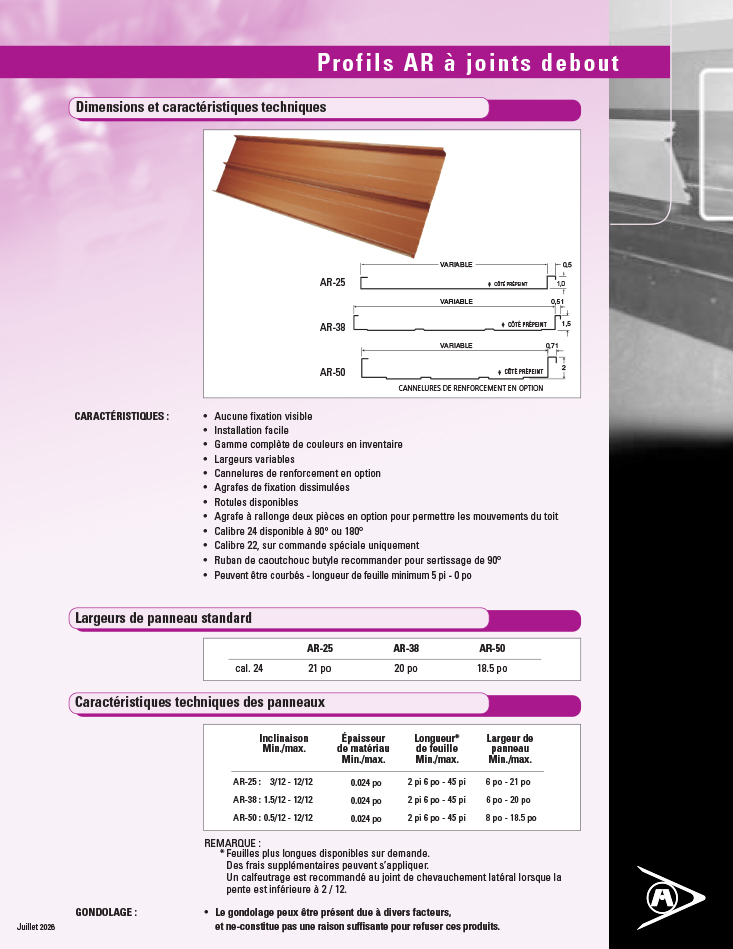

Toit à joints debout AR

Notre toit de métal à joints debout AR est offert en calibres 26, 24 et 22, en diverses largeurs et avec nervures de chevauchement latéral de 1, 1 ½ ou 2 po (27.94 mm, 38.1 mm ou 50.8 mm). La série AR de Agway comporte aussi des agrafes à rallonge deux pièces pour permettre les mouvements du toit. Les joints peuvent être à 90 ou 180 °. Pour des joints à 180 ° avec calfatage (facultatif), les panneaux peuvent être utilisés pour de faibles inclinaisons (AR-38 jusqu’à 1,5/12 et AR-50 jusqu’à 0,5/12).

Contrairement à de nombreux autres matériaux traditionnels, comme l’ardoise ou les carreaux, notre profilé à joints debout s’installe facilement, est plus économique, est recyclable à 100 % et favorise une plus grande créativité sur le plan de la conception. En fait, ce profilé peut même être courbé!

Quel que soit votre choix parmi nos systèmes de matériaux de couverture (joints debout, bande à clous ou blocage à pression), vous obtiendrez un toit spectaculaire aux lignes architecturales originales, sans aucune attache exposée. Tous ces produits de toiture Agway sont offerts dans une gamme complète de couleurs en stock, en diverses largeurs de panneaux et avec cannelures de renforcement facultatives. Ce sont tous des revêtements simples qui doivent être appliqués sur un substrat massif et une membrane imperméable à l’aide d’agrafes à une distance de tout au plus 2 pi du centre. Agway offre une gamme complète de solins et d’accessoires pour donner la touche finale à votre projet.

Type de mesure

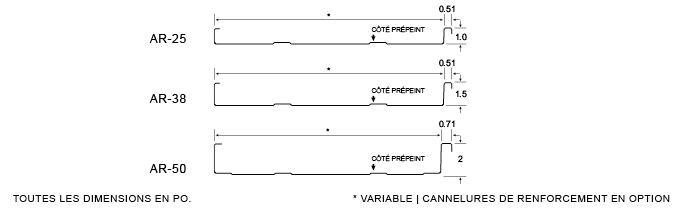

Illustration du profil

image of profile picture in imperial

Données techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
INCLINAISON ÉPAISSEUR DU MATÉRIAU LONGUEUR DE FEUILLE LARGEUR DE PANNEAU
AR-25 3/12 – 12/12 0.018 – 0.030″ 2′ 6″ – 45′ 6″ – 28″
AR-38 1,5/12 – 12/12 0.018 – 0.030″ 2′ 6″ – 45′ 6″ – 28″
AR-50 0,5/12 – 12/12 0.018 – 0.030″ 2′ 6″ – 45′ 8″ – 24.5″



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.
  • AR-38 ou AR-50 avec couture à 180 degrés – la jauge maximale est de 24 GA
  • Frais de draps courts pour toutes les longueurs inférieures à 48 po

Largeur standard des panneaux

GAUGE AR-25 AR-38 AR-50
Cal 26 21,06 po 20.06 po 18.52 po
Cal 24 21,06 po 20.06 po 18.52 po
Cal 22 21,06 po 20.06 po 18.52 po

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en inventaire
  • Largeurs variables
  • Cannelures de renforcement en option
  • Agrafes de fixation dissimulées
  • Rotules disponibles
  • Agrafe à rallonge deux pièces en option pour permettre les mouvements du toit
  • Calibre 24 disponible à 90° ou 180°. Calibre 22 disponible à 90° seulement
  • Ruban de caoutchouc butyle recommander pour sertissage de 90°
  • Peuvent être courbés – longueur de feuille minimum 5 pi – 0 po

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 2 pi c/c maximum – 2 attaches par fixation
  • Sertisseuse mécanique et manuelle sont nécessaires. Pour l’achat et la location de la couteuse, visitez le site Internet D.I. Roof Seamers – ou en appelant D.I. Installateurs de toit au 1-888-343-0456

Détail des agrafes de fixation

Options de sertissage par chevauchement

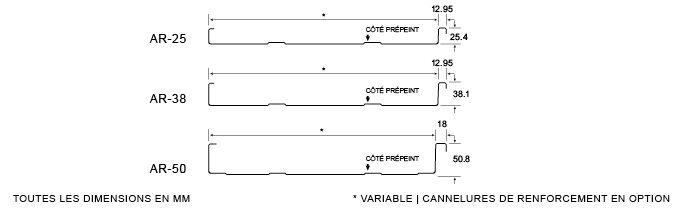

image of profile picture in metric

Données techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
INCLINAISON ÉPAISSEUR DU MATÉRIAU LONGUEUR DE FEUILLE LARGEUR DE PANNEAU
AR-25 3/12 – 12/12 0.457 – 0.762 mm 0.76 – 13.71 m 152 – 711 mm
AR-38 1,5/12 – 12/12 0.457 – 0.762 mm 0.76 – 13.71 m 152 – 711 mm
AR-50 0,5/12 – 12/12 0.457 – 0.762 mm 0.76 – 13.71 m 203 – 622 mm



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.
  • AR-38 ou AR-50 avec couture à 180 degrés – la jauge maximale est de 24 GA
  • Frais de draps courts pour toutes les longueurs inférieures à 1,219 mm

Largeur standard des panneaux

GAUGE AR-25 AR-38 AR-50
Cal 26 535 mm 509.5 mm 470 mm
Cal 24 535 mm 509.5 mm 470 mm
Cal 22 535 mm 509.5 mm 470 mm

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en stock
  • Largeurs diverses
  • Cannelures de renforcement en option
  • Agrafes de fixation dissimulées
  • Rotules disponibles
  • Agrafe à rallonge deux pièces en option pour permettre les mouvements du toit
  • Les joints peuvent être à 90° ou 180° (voir illustration)
  • Peuvent être posés sur des pentes faibles avec une cannelure calfatée à 180° :
    • AR-38 jusqu’à 1.5/12 et AR-50 jusqu’à 0.5/12
  • Peuvent être courbés – longueur minimale de la feuille: 1,52 mm

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 610 mm c/c maximum – 2 attaches par fixation
  • Sertisseuse mécanique et manuelle sont nécessaires. Pour l’achat et la location de la couteuse, visitez le site Internet D.I. Roof Seamers – ou en appelant D.I. Installateurs de toit au 1-888-343-0456

Détail des agrafes de fixation

Options de sertissage par chevauchement

image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®
image of CONDENSTOP®



Parements muraux de calibre léger

CONDENSTOP®

Protégez votre bétail ou vos marchandises sèches des dangers possibles de la condensation sur les panneaux de toits de métal

Chaque fois que la température extérieure chute sous le point de rosée, de la condensation provenant de la vapeur d’eau se formera inévitablement sur la face intérieure des panneaux de toits de métal. De plus, peu importe si le bâtiment sert à abriter et à protéger votre bétail ou à tout simplement entreposer des marchandises sèches, la condensation pause de sérieuses menaces pouvant éventuellement faire du mal à son précieux contenu.

Depuis plus de 15 ans, CondenStopMD prévient les problèmes causés par l’humidité provenant de la condensation dans les bâtiments et sur les toits de métal. Ce produit constitue une solution supérieure aux couvertes et retardateurs pour la protection de l’isolation des toits de métal ouverts. L’installation de panneaux rehaussés de CondenStop fait aussi économiser sur les coûts de main-d’œuvre et d’équipement de l’entrepreneur normalement associés à la pose des couvertes anticondensation courantes de fibre de verre. Grâce à la technologie la plus poussée de l’industrie que cette membrane intègre, CondenStop demeure le chef de file du marché pour ce qui est de garder au sec l’isolation des bâtiments et leur contenu

Quels dommages une condensation excessive peut-elle causer? Beaucoup.

La condensation, le suintement et l’égouttement peuvent avoir des effets indésirables graves sur la santé et la qualité de vie du bétail logé dans des abris  agricoles, ainsi que sur l’état des marchandises entreposés dans des aménagements et hangars de stockage. Les autres solutions courantes, mais inefficaces, aux problèmes de condensation – notamment les panneaux isolés ou les systèmes de ventilation – coûtent cher et, en fait, ne sont pas nécessaires en termes de rendement thermique. De son côté, CondenStopMD constitue une solution préventive, à la fois économique et très efficace, en matière de condensation dans les aménagements d’entreposage.

CondenStopMD élimine la condensation sur les panneaux de toit intérieurs

Appliquée en usine aux panneaux de toit par AGWAY Metals, la membrane légère CondenStopMD propose une solution économique aux problèmes causés par la condensation dans les bâtiments et sur les toits de métal utilisés dans les bâtiments agricoles, industriels et commerciaux.

Produit idéal pour les nouvelles installations ou les rénovations, CondenStop fait appel à des couches technologiques de pointe de molleton synthétique non tissés combiné à des microsphères thermoplastiques pour absorber et stocker la vapeur d’eau condensée, pour ainsi gérer/réguler l’humidité intérieure. Une fois la température et la ventilation appropriées de retour, l’humidité retenue par CondenStop s’évapore de nouveau dans l’air intérieur ambiant par le phénomène de convection.

La technologie de pointe est l’élément clé de l’efficacité de CondenStop

En raison de son exposition d’une très grande surface (jusqu’à 60 pi2 par pi2 de molleton), la répartition des gros pores et des petits pores de CondenStop crée les caractéristiques cruciales requises pour retenir/emmagasiner des volumes extraordinaires d’humidité afin de prévenir le suintement et l’égouttement des toits de métal. En fait, chaque combinaison unique en son genre de fibres et de microsphères de CondenStop donne des résultats sans pareils en termes de temps-égouttement. Un délai d’à peine quelques heures avant la formation de gouttes ne suffit pas, les propriétaires et les utilisateurs de bâtiments ont besoin que leurs aménagements soient exempts de gouttes et de suintement, 24 heures sur 24, 7 jours sur 7.

Les avantages de CondenStop de AGWAY Metals englobent  ce qui suit :

  • Faut gagner du temps et économiser par rapport aux autres produits pare-vapeur
  • Élimine la condensation plus efficacement
  • Protège les animaux, les actifs et les capitaux contre les problèmes associés à l’humidité
  • Peut remplacer les écrans pare-vapeur traditionnels
  • Assure une protection accrue contre la corrosion à l’intérieur
  • Sa couleur gris pâle rehausse l’apparence intérieure d’un toit à charpente ouverte

CondenStop, au rendement éprouvé, porte une garantie complète de 20 ans contre le décollement.

Méthodologie d’essai

On a évalué l’effet de la corrosion sur des panneaux d’acier recouverts de CondenStopMD en exécutant des tests cycliques de condensation; on a eu recours à trois feuilles de différents types d’acier pour ces tests : acier doux nu, acier galvanisé par immersion à chaud et zincalume. Ces feuilles ont été exposées directement à un milieu extérieur ultra-salin. On a mis CondenStopMD à l’essai par adhésion, comme il le serait fait en pratique, aux trois types d’acier en feuilles.

Au moyen d’un changement cyclique de température et de refroidissement et séchage accéléré dans une chambre à atmosphère contrôlée, on a créé de la condensation sur la surface des échantillons. Après 250 et 500 cycles de condensation/séchage, on a procédé à l’inspection visuelle et par microscope optique des surfaces des feuilles d’acier. Un second jeu de spécimens a été ajouté à l’essai pour simuler un milieu marin en ajoutant une couche de sel sur la feuille de métal avant d’y appliquer la membrane CondenStopMD.

Conclusions d’essai

CondenStopMD n’accroît pas la corrosion de l’acier de grande série, pas même sur les bords vifs. CondenStopMD aide également à protéger de la corrosion, même en milieu marin difficile.

Type de mesure

image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus

Fiche-produit

Parements muraux de calibre léger

Stratus

Caractéristiques :

  • Fabriqué à partir de calibre 26
  • Longueurs selon vos besoins 12 po – 384 po (305 mm – 9.754 m)
  • Bande de clouage dissimulée avec fentes à vis 3/4 po x 3/16 po @ 2 1/2 po c.c. (Fentes à vis 19.1 mm x 4.8 mm @ 63.5 mm c.c.)
  • Installation a attaches dissimulées – fixé avec vis tête plate No 10 x 1 po @ 16 po c.c. maximum. Fixé au centre de la fente – ne pas trop serrer

Applications :

  • Panneau d’accent
  • Installation murale verticale
  • Installation murale horizontale

Note(s) :

  • Le gondolage peux être présent due à divers facteurs.
  • Le gondolage n’est pas une raison valide pour rejeter ce produit.

Type de mesure

Illustration du profil

image of profile picture in imperial

Soffite Perforé Stratus

Caractéristiques :

  • Longueurs selon vos besoins
  • Perforation continue
  • Disponible en calibre 26
  • Acier pré-peint
  • Disponible en une variété de couleurs
  • Apparence attrayante
  • Installation facile – avec des vis à la surface du surplomb





Spécifications du Flux D’air :

  • 5,337 po.ca. par pied linéaire basé sur 14 perforations par pied x 8 rangées de perforations x 0,06″ de profondeur x 0,4″ de long x 2 côtés ouverts
  • Flux d’air de 3,7 %
  • Diagramme de perforation :

Solins Stratus

image of profile picture in metric

Soffite Perforé Stratus

Caractéristiques :

  • Longueurs selon vos besoins
  • Perforation continue
  • Disponible en calibre 29, 26 et 24
  • Acier pré-peint
  • Disponible en une variété de couleurs
  • Apparence attrayante
  • Installation facile – avec des vis à la surface du surplomb



Spécifications du Flux D’air :

  • 5,337 po.ca. par pied linéaire basé sur 14 perforations par pied x 8 rangées de perforations x 0,06″ de profondeur x 0,4″ de long x 2 côtés ouverts
  • Flux d’air de 3,7 %
  • Diagramme de perforation :

Solins Stratus

image of HV-12
image of HV-12
image of HV-12
image of HV-12
image of HV-12
image of HV-12
image of HV-12
image of HV-12

Tableau de charge

PDF - Télécharger le tableau des charges impériales
PSFR_ICC_HV_12_Imp_104

Tableau de charge

PDF - Télécharger le tableau des charges métriques
PSFR_ICC_HV_12_Met_104
Parement muraux industriels/commerciaux

HV-12

Le nouveau profilée HV-12 d’Agway offre aux architectes davantage de choix de parements commerciaux pour les nouveaux projets.

Dans sa quête constante d’offrir aux architectes de plus vastes sélections de produits et davantage de choix, Agway lance son nouveau profilé HV-12 conçu expressément pour leur permettre d’imprégner plus facilement une touche esthétique à la fois subtile et originale aux extérieurs de tous leurs projets commerciaux.

Type de mesure

Illustration du profil

image of profile picture in imperial

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/180e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Un gondolage du parement peut être apparent en raison de son épaisseur et de la surface de recouvrement. Le gondolage n’est pas une raison valable pour refuser ce produit.
7. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
8. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

image of profile picture in metric

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/180e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Un gondolage du parement peut être apparent en raison de son épaisseur et de la surface de recouvrement. Le gondolage n’est pas une raison valable pour refuser ce produit.
7. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
8. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

Données Techniques

Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 20 10 540 12
Épaisseur longueur SURFACE DE RECOUVREMENT
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 20 254 13.72 305

Propriétés physiques des sections

ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 Masse
G90		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 1.87 33 0.0903 0.132 0.0817
0.036 2.23 33 0.120 0.158 0.106
ÉPAISSEUR NOMINALE DE
L'ACIER DE BASE		 MASS
Z275		 Force de
Rendement		 SECTION
MODULUS		 Fléchissement moment
D'INERTIE
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 8.85 230 4.84 7.10 0.111
0.914 10.6 230 6.45 8.50 0.144
