image of Profilé à blocage à pression SL
image of Profilé à blocage à pression SL
image of Profilé à blocage à pression SL
image of Profilé à blocage à pression SL

Fiche-produit

Produits résidentiels

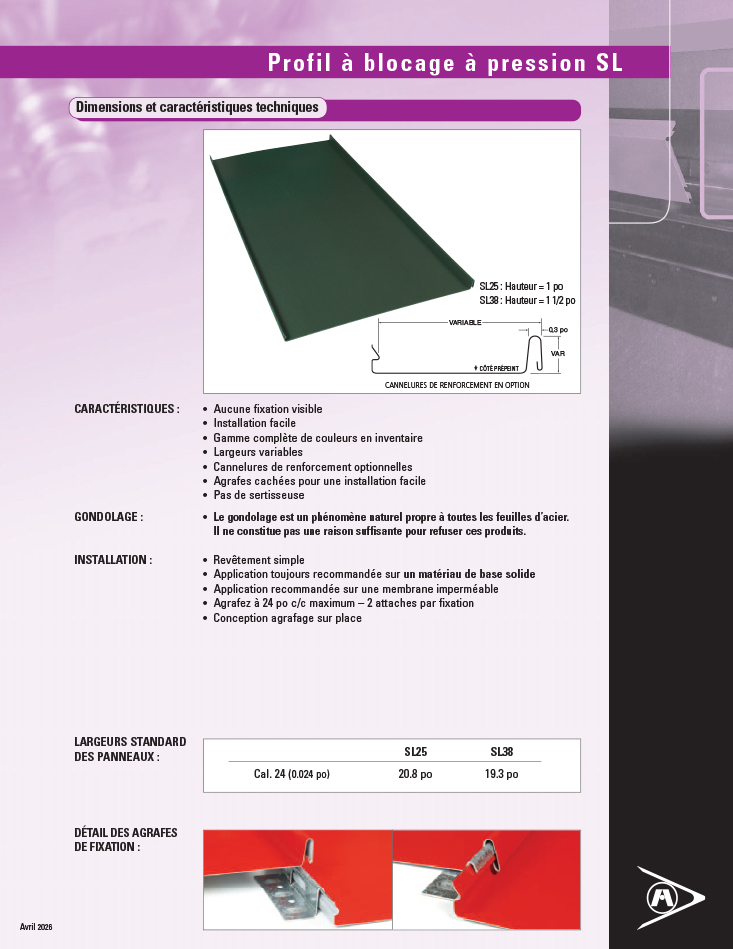

Profilé à blocage à pression SL

Conçu pour une simplicité d’installation, le système de panneaux à blocage à pression de Agway offre des panneaux de diverses largeurs faciles à poser – il suffit d’enfoncer l’agrafe le long de chaque nervure et d’agrafer chaque panneau sur le précédent. Grâce aux agrafes dissimulées sans aucune attache exposée, comme le système à bande à clous, le profilé à blocage à pression de Agway s’installe aisément, ce qui en fait un choix populaire pour un vaste éventail de projets résidentiels, agricoles ou commerciaux.

Quel que soit votre choix parmi nos systèmes de matériaux de couverture (joints debout, bande à clous ou blocage à pression), vous obtiendrez un toit spectaculaire aux lignes architecturales originales, sans aucune attache exposée. Tous ces produits de toiture Agway sont offerts dans une gamme complète de couleurs en stock, en diverses largeurs de panneaux et avec cannelures de renforcement facultatives. Ce sont tous des revêtements simples qui doivent être appliqués sur un substrat massif et une membrane imperméable à l’aide d’agrafes à une distance de tout au plus 2 pi du centre. Agway offre une gamme complète de solins et d’accessoires pour donner la touche finale à votre projet.

Measurement Type

Profile Picture

image of profile picture in imperial

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en stock
  • Largeurs diverses
  • Cannelures de renforcement en option
  • Bande de clouage continue
  • Rotules disponibles
  • Pas de sertisseuse

Caractéristiques techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
Pente Épaisseur de matériau Longueur de feuille Largeur de panneau
SL25 3/12 à 12/12 0.0236 2′ 6″ – 45′ 10″ – 20.8″
SL38 1,5/12 à 12/12 0.0236 2′ 6″ – 45′ 10″ – 19.3″



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 24 po c/c maximum – 2 attaches par fixation
  • Conception agrafage sur place

Largeurs standard des panneaux

CALIBRE SL25 SL38
24 20.8″ 19.3″

Détail des agrafes de fixation

Détails du chevauchement de la feuille avec agrafe de fixation

image of profile picture in metric

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en stock
  • Largeurs diverses
  • Cannelures de renforcement en option
  • Bande de clouage continue
  • Rotules disponibles
  • Pas de sertisseuse

Caractéristiques techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
Pente Épaisseur de matériau Longueur de feuille Largeur de panneau
SL25 3/12 à 12/12 0.610 mm 0.76 – 13.71 m 254 – 528 mm
SL38 1,5/12 à 12/12 0.610 mm 0.76 – 13.71 m 254 – 490 mm



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 610 mm c/c maximum – 2 attaches par fixation
  • Conception agrafage sur place

Largeurs standard des panneaux

CALIBRE SL25 SL38
24 528 mm 490 mm

Détail des agrafes de fixation

Détails du chevauchement de la feuille avec agrafe de fixation

image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus
image of Stratus

Fiche-produit

Parement muraux industriels/commerciaux

Stratus

Revêtement commercial mural a attaches dissimulés modèle Stratus

Caractéristiques :

  • Fabriqué à partir de calibre 26
  • Longueurs selon vos besoins 12 po – 384 po (305 mm – 9.754 m)
  • Bande de clouage dissimulée avec fentes à vis 3/4 po x 3/16 po @ 2 1/2 po c.c. (Fentes à vis 19.1 mm x 4.8 mm @ 63.5 mm c.c.)
  • Installation a attaches dissimulées – fixé avec vis tête plate No 10 x 1 po @ 16 po c.c. maximum. Fixé au centre de la fente – ne pas trop serrer

Applications :

  • Panneau d’accent
  • Installation murale verticale
  • Installation murale horizontale
  • Soffites

Note(s) :

  • Le gondolage peux être présent due à divers facteurs.
  • Le gondolage n’est pas une raison valide pour rejeter ce produit.

Measurement Type

Profile Picture

image of profile picture in imperial



Solins Stratus

image of profile picture in metric



Solins Stratus

image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
image of Panneaux Flat Lock
Parement muraux industriels/commerciaux

Panneaux Flat Lock

Le concept des panneaux de murs et de toitures Flat Lock d’Agway Metals est fondé sur un système de panneaux modulaires créant un motif rectangulaire plus traditionnel. Les panneaux polyvalents sont offerts en divers formats pour donner l’option de les mélanger et les assortir afin de créer un motif encore plus inédit. Le système de panneaux Flat Lock fait appel à des pinces et attaches dissimulées pour exposer les panneaux de façon plus attrayante.

La versatilité des panneaux Flat Lock panel permet une installation simple et rapide et les rend très abordables tant pour une application résidentielle que commerciale.

Format des panneaux Flat lock

Les panneaux Flat Lock sont offerts en tailles standard assurant une couverture horizontale de 36 po (914 mm) et une couverture verticale de 16 po (406 mm) avec un bord de 1 po (25 mm). La couverture réelle serait de 33 po x 13 po (838 mm x 76 mm).

Poids des panneaux Flat Lock

Les panneaux Flat Lock sont offerts en calibres 26 et 24 gauge.

Matériaux offerts

Rheinzink, Acier ordinaire ou prépeint, Indaten, aluminium et cuivre.

Couleurs offertes

Grâce à plus de 40 couleurs stock et spéciales offertes, dont les couleurs de série Perspectra Plus, KYNAR 500 et granite profond mat, vous avez le choix parmi un vaste éventail de couleurs et d’options de design.

Measurement Type

image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
image of Finis ordinaires
Finis

Finis ordinaires

Les architectes et les rédacteurs de spécifications sélectionnent de plus en plus des aciers à revêtement métallique non peints pour les applications de toiture et de revêtement architecturales à l’extérieur des bâtiments où ils souhaitent une finition métallique «argentée».

Acier galvanisé

La principale raison d’être de la galvanisation est de protéger l’acier contre la corrosion. Un revêtement galvanisé est essentiellement du zinc à l’état pur. L’acier roulé à froid est trempé dans un bain de zinc fondu (d’où l’expression galvanisé à chaud). La masse du revêtement est contrôlée par des lames d’air qu’on ajuste pour produire le revêtement voulu.

L’épaisseur de revêtement choisi aura un impact direct sur la durée de vie utile du matériau. Agway mise sur une masse de revêtement de G90 (mesures impériales) ou Z275 (mesures métriques) pour assurer une longue vie utile à ses produits. Le revêtement G90 représente environ 1,6 mil (0,0016 po) de l’épaisseur finale de la tôle revêtue (soit 0,0008 po de zinc sur chaque face du matériau).

Le zinc affiche un rendement anticorrosif exceptionnel sur les substrats d’acier en raison de son faible taux d’oxydation et de sa protection par électrode sacrificielle, ce qui inhibe la corrosion du métal. Le matériau est passivé et séché à sec (sans huile). Cette passivation rehausse la protection assurée par le revêtement en immergeant le matériau dans une solution acide qui élimine toute contamination par fer libre. Cette contamination peut entraîner une corrosion prématurée du matériau. La passivation a aussi pour résultat de former un film d’oxyde qui protège également le matériau contre la corrosion. Le matériau est ensuite écroui à froid pour créer une surface lisse.

L’acier galvanisé est conforme aux exigences générales de la norme ASTM A-653/653M

Acier galvaneal / LZC / couche satinée /couche par essuyage

Après le processus de galvanisation et tandis que le zinc est encore sous sa forme liquide, l’acier est recuit en le passant dans une fournaise. Une fois recuit, le revêtement est alors un alliage de fer-zinc au lieu d’un revêtement de zinc libre comme c’est le cas pour l’acier galvanisé. Ce processus assure un fini mat plus lisse, ce qui améliore ses propriétés d’adhérence à la peinture. De nombreux produits de galvaneal sont peints après leur fabrication. Un acier galvaneal résiste davantage à la corrosion que l’acier écroui à froid et ses propriétés de soudure par points sont supérieures à celle de l’acier galvanisé. Le revêtement de zinc cuit est plus rigide que celui galvanisé, ce qui le rend extrêmement résistant aux égratignures. Agway mise sur une masse de revêtement ZF75 pour assurer une longue durée de vie à ses produits. Le coût de l’acier galvaneal est inférieur à celui de l’acier galvanisé.

L’acier galvaneal est conforme aux exigences générales de la norme ASTM A-653/653M

Galvalume PlusMD

Le revêtement Galvalume se compose d’environ 55 % d’aluminium et de 45 % de zinc qu’on dépose sur la bande d’acier par trempage à chaud. Le revêtement est chimiquement lié à l’acier et forme une résine organique transparente sur l’aluminium et le zinc. Cette résine est appliquée sur les deux côtés du matériau, puis elle est thermo-durcie. Ce revêtement affiche une grande résistance aux taches d’entreposage. L’acier Galvalume est au moins deux fois plus résistant à la corrosion que l’acier galvanisé pour une même épaisseur de revêtement. L’acier Galvalume Plus est idéal pour les toitures et les parements muraux non peints; sa surface est brillante  d’aspect finement perlé et possède un grand pouvoir de réflexion de la chaleur. L’utilisateur final doit cependant tenir compte du facteur de variations de l’aspect de l’acier Galvalume ordinaire, ce qui peut affecter la qualité esthétique du fini, et qu’il est impossible de garantir une grande uniformité. Aucun traitement chimique ni aucune application d’huile-laque ne sont requis; ceci minimise les empreintes digitales lors de la manutention. Agway mise sur une masse de revêtement de AZ50 (mesures impériales) ou AZM150 (mesures métriques) pour assurer une longue vie utile à ces produits.

L’acier GalvalumeMD est conforme aux exigences générales de la norme ASTM A792/792M

Measurement Type

image of CD75-300 | CD75-300 CL (acier galvanneal)
image of CD75-300 | CD75-300 CL (acier galvanneal)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD75_300_CL_GLN_Imp_108

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD75_300_CL_GLN_Met_108
Tabliers de toiture et de plancher composite

CD75-300 | CD75-300 CL (acier galvanneal)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 36"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1219.2 mm 15.24 m 914 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 1.77 0.513 33 0.472 0.473 0.814
0.036 2.11 0.615 33 0.599 0.601 0.981
0.048 2.80 0.820 33 0.846 0.846 1.31
0.060 3.48 1.03 33 1.05 1.05 1.63
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 8.63 1085 230 25.3 25.4 1.11
0.914 10.3 1302 230 32.2 32.3 1.34
1.220 13.7 1736 230 45.5 45.5 1.79
1.520 17.0 2169 230 56.5 56.5 2.23

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
5.0 5.5 6.0 6.5 7.0
SLAB WEIGHT (PSF)
49.1 55.8 62.0 68.5 74.9
CONCRETE VOLUME (YD3/100FT2)
1.09 1.24 1.40 1.55 1.71
OVERALL SLAB DEPTH, D (MM)
130 140 150 160 170
SLAB WEIGHT (KPA)
2.35 2.58 2.82 3.05 3.29
CONCRETE VOLUME (M3/10M2)
0.93 1.03 1.13 1.23 1.33
image of CD75-150 | CD75-150 CL (acier galvanneal)
image of CD75-150 | CD75-150 CL (acier galvanneal)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD75_150_CL_GLN_Imp_104

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD75_150_CL_GLN_Met_104
Tabliers de toiture et de plancher composite

CD75-150 | CD75-150 CL (acier galvanneal)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 24"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1,219.2 mm 15.24 m 610 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 2.34 0.672 33 0.485 0.492 0.866
0.036 2.80 0.806 33 0.621 0.623 1.07
0.048 3.71 1.07 33 0.882 0.898 1.46
0.060 4.63 1.34 33 1.12 1.12 1.82
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 11.4 1421 230 26.0 26.4 1.18
0.914 13.7 1705 230 33.3 33.4 1.46
1.220 18.1 2274 230 47.4 48.2 2.00
1.520 22.6 2843 230 60.0 60.3 2.49

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
5.0 5.5 6.0 6.5 7.0
SLAB WEIGHT (PSF)
46.2 52.5 58.7 65.0 71.2
CONCRETE VOLUME (YD3/100FT2)
1.03 1.18 1.34 1.49 1.64
OVERALL SLAB DEPTH, D (MM)
130 140 150 160 170
SLAB WEIGHT (KPA)
2.20 2.42 2.65 2.87 3.10
CONCRETE VOLUME (M3/10M2)
0.88 0.98 1.08 1.18 1.28
image of RD75-300 | RD75-300 CL
image of RD75-300 | RD75-300 CL

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_RD75_300_CL_Imp_104

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_RD75_300_CL_Met_104
Tabliers de toiture et de plancher composite

RD75-300 | RD75-300 CL

Parmi la série 75 de tabliers de toit à rapport résistance-poids élevé de Agway, le profilé RD75-300 comporte des panneaux de 36 po de largeur avec cannelures de 3 po de profondeur, espacées de 12 po, lui conférant la solidité requise pour les applications à plus forte résistance.

Nos tabliers de toit structuraux sont offerts dans un vaste éventail d’épaisseurs en finis d’acier galvanneal, galvanisé et prépeint : grâce à ces options, les clients peuvent déterminer la combinaison optimale de résistance, de rendement et de prix répondant le mieux aux critères particuliers de chaque projet. Les tabliers de toit Agway sont aussi offerts en format insonorisant avec âmes préperforées qui se combinent à des panneaux isolants acoustiques pour réduire de façon significative le bruit ambiant à l’intérieur d’une structure.

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/240e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
7. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

image of profile picture in metric
image of profile picture in metric

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/240e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
7. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 36"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1219.2 mm 15.24 m 914 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 1.77 33 0.472 0.473 0.814
0.036 2.11 33 0.599 0.601 0.982
0.048 2.80 33 0.846 0.846 1.31
0.060 3.48 33 1.05 1.05 1.63
BASE STEEL
THICKNESS		 MASS
Z275		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 8.6 230 25.4 25.4 1.09
0.914 10.3 230 32.1 32.1 1.34
1.22 13.7 230 45.5 45.5 1.79
1.52 17.0 230 56.6 56.6 2.23
image of CD75-200 | CD75-200 CL inversé (acier galvanneal)
image of CD75-200 | CD75-200 CL inversé (acier galvanneal)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD75_200_CL_GLNInv_Imp_106

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD75_200_CL_GLNInv_Met_106
Tabliers de toiture et de plancher composite

CD75-200 | CD75-200 CL inversé (acier galvanneal)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 32"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1,219.2 mm 15.24 m 813 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 2.08 0.594 33 0.397 0.375 0.827
0.036 2.48 0.712 33 0.503 0.485 1.01
0.048 3.29 0.950 33 0.724 0.675 1.34
0.060 4.10 1.19 33 0.862 0.904 1.64
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 10.1 1257 230 21.3 20.1 1.13
0.914 12.1 1507 230 27.0 26.0 1.37
1.220 16.1 2010 230 38.8 36.2 1.83
1.520 20.0 2513 230 46.3 48.6 2.24

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
5.0 5.5 6.0 6.5 7.0
SLAB WEIGHT (PSF)
54.2 60.4 66.7 72.9 79.2
CONCRETE VOLUME (YD3/100FT2)
1.24 1.39 1.54 1.70 1.85
OVERALL SLAB DEPTH, D (MM)
130 140 150 160 170
SLAB WEIGHT (KPA)
2.56 2.78 3.01 3.23 3.46
CONCRETE VOLUME (M3/10M2)
1.05 1.15 1.25 1.35 1.45
image of CD36 | CD36 CL inversé (acier galvanizé)
image of CD36 | CD36 CL inversé (acier galvanizé)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD36_CL_GALInv_Imp_105

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD36_CL_GALInv_Met_105
Tabliers de toiture et de plancher composite

CD36 | CD36 CL inversé (acier galvanizé)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F816; F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 18 36" 540" 36"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 914 mm 13.72 m 914 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 1.66 0.474 33 0.181 0.181 0.176
0.036 1.99 0.569 33 0.230 0.225 0.211
0.048 2.66 0.756 33 0.315 0.306 0.280
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 8.10 1004 230 9.82 9.89 0.241
0.914 9.72 1203 230 12.50 12.10 0.288
1.220 13.00 1600 230 16.90 16.50 0.383

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
4.0 4.5 5.0 5.5 6.0
SLAB WEIGHT (PSF)
45.9 52.1 58.4 64.4 70.9
CONCRETE VOLUME (YD3/100FT2)
1.07 1.22 1.37 1.53 1.68
OVERALL SLAB DEPTH, D (MM)
100 110 120 130 140
SLAB WEIGHT (KPA)
2.07 2.30 2.52 2.75 2.97
CONCRETE VOLUME (M3/10M2)
0.86 0.96 1.06 1.16 1.26
image of RD75-200 | RD75-200 CL
image of RD75-200 | RD75-200 CL

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_RD75_200_CL_Imp_103

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_RD75_200_CL_Met_103
Tabliers de toiture et de plancher composite

RD75-200 | RD75-200 CL

L’un des tabliers de toit de la série 75 de Agway à rapport résistance-poids élevé, le profilé RD75-200 comporte des panneaux de 32 po de largeur avec cannelures de 3 po de profondeur, espacées de 8 po, lui conférant la solidité requise pour les applications à plus forte résistance.

Nos tabliers de toit structuraux sont offerts dans un vaste éventail d’épaisseurs en finis d’acier galvanneal, galvanisé et prépeint : grâce à ces options, les clients peuvent déterminer la combinaison optimale de résistance, de rendement et de prix répondant le mieux aux critères particuliers de chaque projet. Les tabliers de toit Agway sont aussi offerts en format insonorisant avec âmes préperforées qui se combinent à des panneaux isolants acoustiques pour réduire de façon significative le bruit ambiant à l’intérieur d’une structure.

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/240e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
7. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

image of profile picture in metric
image of profile picture in metric

1. L’acier est conforme à la norme ASTM A653.
2. Les propriétés des bacs sont conformes à la CAN/CSA-S136-F07.
3. Les valeurs des rangées «S» sont fonction de la résistance.
4. Les valeurs des rangées «D» sont fonction d’une limite de fléchissement de 1/240e de la portée.
5. Le flambage d’âme n’est pas inclus dans les valeurs de résistance. Voir l’exemple de calcul dans les notes au concepteur.
6. Contacter le service des ventes pour connaître les couleurs et les épaisseurs en stock.
7. Le tableau des charges intégré à cette fiche technique a été préparé par le Dr R.M. Schuster, ingénieur, professeur émérite d’ingénierie des structures de l’Université de Waterloo, Ontario, Canada.

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 32"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1219.2 mm 15.24 m 813 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 2.08 33 0.375 0.397 0.677
0.036 2.48 33 0.485 0.503 0.880
0.048 3.29 33 0.675 0.724 1.27
0.060 4.10 33 0.862 0.904 1.64
BASE STEEL
THICKNESS		 MASS
Z275		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 10.1 230 20.1 21.3 0.922
0.914 12.1 230 26.0 27.0 1.20
1.22 16.1 230 36.2 38.8 1.73
1.52 20.0 230 46.3 48.6 2.24
image of CD75-200 | CD75-200 CL (acier galvanneal)
image of CD75-200 | CD75-200 CL (acier galvanneal)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD75_200_CL_GLN_Imp_106

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD75_200_CL_GLN_Met_106
Tabliers de toiture et de plancher composite

CD75-200 | CD75-200 CL (acier galvanneal)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 48" 600" 32"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 1219.2 mm 15.24 m 813 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 2.08 0.594 33 0.375 0.397 0.677
0.036 2.48 0.712 33 0.485 0.503 0.880
0.048 3.29 0.95 33 0.675 0.724 1.27
0.060 4.10 1.19 33 0.862 0.904 1.64
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 10.1 1257 230 20.1 21.3 0.922
0.914 12.1 1507 230 26.0 27.0 1.20
1.220 16.1 2010 230 36.2 38.8 1.73
1.520 20.0 2513 230 46.3 48.6 2.24

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
5.0 5.5 6.0 6.5 7.0
SLAB WEIGHT (PSF)
41.5 47.8 54 60.3 66.5
CONCRETE VOLUME (YD3/100FT2)
0.92 1.08 1.23 1.39 1.54
OVERALL SLAB DEPTH, D (MM)
130 140 150 160 170
SLAB WEIGHT (KPA)
1.98 2.21 2.43 2.66 2.88
CONCRETE VOLUME (M3/10M2)
0.79 0.89 0.99 1.09 1.19
image of CD36 | CD36 CL (acier galvanizé)
image of CD36 | CD36 CL (acier galvanizé)

Load Table

PDF - Télécharger le tableau des charges impériales
PSFR_RFD_CD36_CL_GAL_Imp_107

Load Table

PDF - Télécharger le tableau des charges métriques
PSFR_RFD_CD36_CL_GAL_Met_107
Tabliers de toiture et de plancher composite

CD36 | CD36 CL (acier galvanizé)

Les tabliers CD de Agway sont dotés de bossages façonnés dans les cannelures s’imbriquant dans le béton pour former une structure composite unifiée extrêmement légère offrant des rapports résistance-poids supérieurs. En plus de supporter les charges de gravité, les tabliers composites hybrides affichent une résistance supérieure au cisaillement, pour ainsi réduire ou éliminer le besoin de contreventement structural contre les charges latérales, comme les vents, les pressions hydrostatiques et même les tremblements de terre.

Les tabliers CD de Agway sont homologués dans les éléments de planchers ULC suivants : F816; F817; F904; F906

Pont groupé , produits à partir Galvanneal ou G90 galvanisé acier enduit est sensible aux taches de stockage lorsqu’il est exposé aux éléments . Cette coloration est que superficielle et ne constitue pas une raison valable pour le rejet de ce produit.

Pour plus d’informations, consultez la fiche d’information #33 de l’ICTAB

Measurement Type

Profile Picture

image of profile picture in imperial
image of profile picture in imperial
image of profile picture in metric
image of profile picture in metric

Specifications

GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 18 36" 540" 36"
GAUGE LENGTH COVERAGE
MINIMUM MAXIMUM MINIMUM MAXIMUM
22 16 914 mm 13.72 m 914 mm

Section Properties

BASE STEEL
THICKNESS		 WEIGHT
G90		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
in psf in2 ksi MID SPAN
in3		 SUPPORT
in3		 MID SPAN
in4
0.030 1.66 0.474 33 0.184 0.194 0.163
0.036 1.99 0.569 33 0.226 0.233 0.207
0.048 2.66 0.756 33 0.307 0.315 0.280
BASE STEEL
THICKNESS		 MASS
Z275		 AREA OF
STEEL		 YIELD
STRESS		 SECTION
MODULUS		 DEFLECTION MOMENT
OF INERTIA
mm kg/m in2 MPa MID SPAN
x103mm3		 SUPPORT
x103mm3		 MID SPAN
x103mm3
0.762 8.10 1004 230 9.89 10.4 0.222
0.914 9.72 1203 230 12.10 12.50 0.281
1.220 13.00 1600 230 16.50 16.90 0.383

Composite Slab Properties

OVERALL SLAB DEPTH, D (IN)
4.0 4.5 5.0 5.5 6.0
SLAB WEIGHT (PSF)
41.2 47.4 53.7 59.9 66.2
CONCRETE VOLUME (YD3/100FT2)
0.95 1.11 1.26 1.42 1.57
OVERALL SLAB DEPTH, D (MM)
100 110 120 130 140
SLAB WEIGHT (KPA)
1.86 2.08 2.31 2.53 2.76
CONCRETE VOLUME (M3/10M2)
0.77 0.87 0.97 1.07 1.17
